技術數據：

　　傳感器輸入：兩個***立的渦流傳感器輸入。傳感器為epro公司的 PR6422/…，PR6423/…，PR6424/…，PR6425/…和PR6426/…。

　　測量范圍：0-65535rpm。

　　測量信號輸出：一路正比于轉速的0/4…20mA的電流輸出，一路鍵相輸出。

　　允許負載：< 500Ω。

　　有短路和開路保護，通過夾線端子連接電纜。

　　兩個帶緩沖的電壓輸出(2-10V)，每個通道一路，與輸入信號成正比，用于測試，也可以用于分析和診斷目的;一個“OK"狀態輸出和兩個限值輸出。

　　供電電源：18…24…31.2V直流;變送器電路通過一個DC/DC轉換器與供電電源電隔離。

　　電流消耗：約 100mA/24V

　　功率消耗：約2.5瓦

　　環境條件：(符合 IEC359，DIN43745)

　　外殼：抗腐蝕，鋁制;

　　保護等級：IP65 參照 DIN40050， IEC144 CE認證;

　　抗電磁干擾：參照EN55011 和 EN50082-2。

　　工作溫度范圍：-20…+80℃;

　　存儲溫度范圍：-30…+90℃;

　　允許相對濕度：0…95%無凝結;

　　允許振動和撞擊：撞擊：20g/2ms;振動：60Hz時5g。

　　安裝方向：電纜出口位置參照圖1。

　　外形尺寸：127.5mm×125.75mm×80mm(寬×***×厚)。

　　凈重：約1300克。

　　毛重：約1500克。

　　附件：與變送器一起提供操作手冊。

　　模塊/傳感器監測：

　　內部的模塊監測電路可以不間斷地監測下列情況：

　　傳感器信號在預置范圍內;

　　傳感器與模塊之間的連接電纜“OK"(沒有短路或開路);

　　系統供電電壓在預置范圍內;

　　模塊/傳感器的狀態通過光耦輸出，其***大負荷為：U=48V DC;I=100Ma。

　　產品應用：

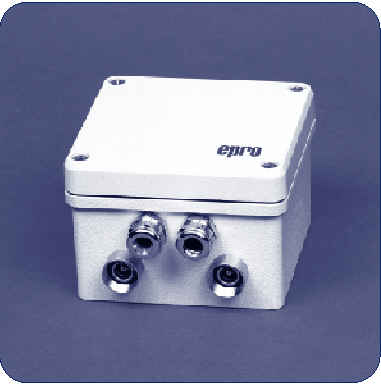

　　雙通道轉速/鍵相變送器MMS3311是 MMS3000變送器系列之一，用于監測軸的轉速，并給出鍵相脈沖。鍵相信號可以由軸上的鍵相槽觸發，也可以由測速齒盤產生。

　　變送器的輸入為epro渦流傳感器 PR6422/…，PR6423/…，PR6424/…，PR6425/…，和PR6426/…。

　　應用領域包括各種類型的渦輪機械，大型和小型的汽輪機，風扇，鼓風機，壓縮機，齒輪箱，離心機，泵，磨煤機及其它。

　　這個系統既適合發電廠、煉油廠、化工廠的大型設備，結合現場總線和PLC、主計算機和網絡一起使用，也適合測點少的小型渦輪機械的***立監測。

　　此變送器不具備防爆功能。

　　功能及原理：MMS3311雙通道轉速/鍵相變送器將渦流傳感器的脈沖輸入轉換成與轉速成正比的輸出，同時輸出一個鍵相脈沖信號。

　　內置“自檢"電路，監測傳感器和變送器電路故障，如果發現故障，邏輯“OK"輸出將改變狀態，同時電流輸出從4-20mA變為0mA。初始設置通過撥動開關和旋鈕開關來完成。變送器的出廠設置為***常用的工作方式，工廠也可以按用戶要求進行設置。
